Nút Ấn Báo Cháy Khẩn Cấp: Cách Hoạt Động Và Vị Trí Đặt Chuẩn TCVN

Trong một hệ thống phòng cháy chữa cháy (PCCC), nếu như đầu báo khói hay đầu báo nhiệt đóng vai trò là "giác quan tự động" phát hiện đám cháy thông qua các hiện tượng vật lý, thì nút ấn báo cháy khẩn cấp chính là "công tắc chủ động" giúp con người trực tiếp kích hoạt hệ thống báo động. Trong những khoảnh khắc vàng khi hỏa hoạn vừa mới nhen nhóm, một thao tác ấn nút kịp thời của người phát hiện có thể cứu mạng hàng trăm sinh mạng.

Tuy nhiên, liệu bạn đã thực sự hiểu rõ cơ chế hoạt động của loại nút nhấn khẩn cấp này? Làm thế nào để bố trí vị trí đặt chuẩn theo quy định của Tiêu chuẩn Việt Nam (TCVN) nhằm đảm bảo hệ thống vận hành tối ưu nhất? Hãy cùng chuyên gia kỹ thuật của Baochay24h.com giải mã chi tiết qua bài viết dưới đây.

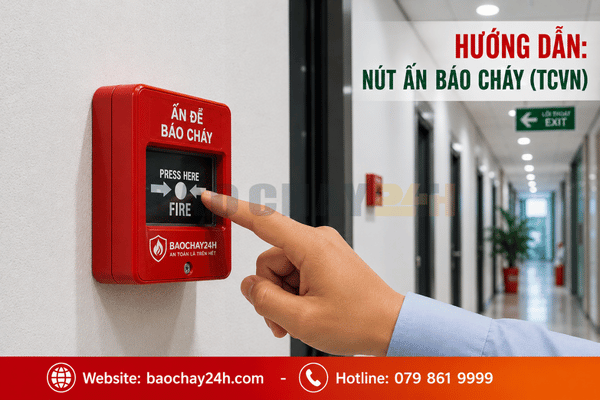

nut-nhan-bao-chay-khan-cap-loai-dap-be-kinh

1. Nút ấn báo cháy khẩn cấp là gì?

Nút ấn báo cháy (hay còn gọi là nút nhấn khẩn cấp) là thiết bị ngoại vi đầu vào của hệ thống báo cháy tự động. Thiết bị này cho phép bất kỳ ai khi phát hiện ra dấu hiệu của đám cháy (khói, mùi khét, lửa) có thể chủ động phát tín hiệu báo động bằng tay về trung tâm điều khiển báo cháy mà không cần đợi các đầu báo tự động kích hoạt.

Nhờ có thiết bị này, thời gian truyền thông tin báo động được rút ngắn tối đa, giúp lực lượng tại chỗ có thêm thời gian để sơ tán người và triển khai các phương án chữa cháy ban đầu.

2. Cấu tạo và nguyên lý hoạt động của nút nhấn khẩn cấp

Để lựa chọn và vận hành đúng cách, chúng ta cần hiểu rõ cấu tạo bên trong cũng như nguyên lý kích hoạt của thiết bị nhỏ nhưng có võ này.

Cấu tạo cơ bản

Hầu hết các dòng nút nhấn khẩn cấp của các thương hiệu danh tiếng hiện nay như Hochiki, Panasonic, Dahua hay Nittan đều có cấu tạo chung gồm các bộ phận chính:

Vỏ bảo vệ: Thường được làm bằng nhựa ABS cao cấp chống cháy hoặc kim loại sơn tĩnh điện màu đỏ đặc trưng của ngành PCCC để dễ nhận diện trong tình huống hoảng loạn.
Bộ phận kích hoạt trực tiếp: Có thể là tấm kính mỏng (đối với dòng nút ấn vỡ kính - Break Glass) hoặc tấm nhựa dẻo chịu lực có lò xo đàn hồi (đối với dòng nút ấn reset bằng chìa khóa - Resettable).
Đèn LED chỉ thị: Đèn LED này sẽ chớp nhẹ ở trạng thái giám sát và sáng đỏ liên tục khi nút ấn được kích hoạt để người dùng dễ dàng nhận biết nút nào đang phát tín hiệu.
Đế nút ấn: Phần gắn cố định vào tường, bên trong chứa cầu đấu dây kết nối với trung tâm báo cháy.

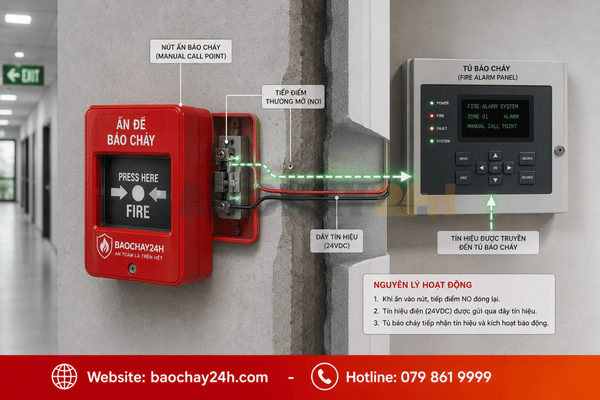

Nguyên lý hoạt động

Về mặt vật lý, nút ấn báo cháy hoạt động như một công tắc điện thường mở (NO) hoặc thường đóng (NC).

Trạng thái giám sát (Bình thường): Tiếp điểm bên trong nút ấn ở trạng thái mở, không có dòng điện chạy qua hoặc dòng điện chỉ ở mức giám sát rất nhỏ.
Trạng thái kích hoạt (Khi có sự cố): Khi có người dùng lực tay nhấn vào tấm nhựa/kính ở mặt trước, cơ cấu lò xo bên trong sẽ bị đẩy vào, làm thay đổi trạng thái tiếp điểm (từ mở chuyển sang đóng).
Truyền tín hiệu: Sự thay đổi này tạo ra một tín hiệu điện (hoặc tín hiệu kỹ thuật số đối với hệ địa chỉ) truyền trực tiếp về trung tâm báo cháy. Ngay lập tức, tủ trung tâm sẽ phát lệnh kích hoạt chuông, còi, đèn chớp báo cháy toàn khu vực để mọi người cùng sơ tán.

Đọc thêm: Để hiểu rõ hơn về cách các thiết bị đầu vào phối hợp nhịp nhàng với trung tâm điều khiển, và hệ thống đầu báo cháy, bạn có thể tham khảo lại bài viết trước của chúng tôi về [Bài viết trước đó: Vị trí nào lắp đầu báo cháy đúng tiêu chuẩn PCCC mà lại tối ưu nhất?] để có cái nhìn tổng quan nhất.

3. Phân loại nút nhấn khẩn cấp phổ biến hiện nay

Trên thị trường hiện có rất nhiều dòng sản phẩm, nhưng về mặt kỹ thuật và trải nghiệm sử dụng, chúng ta có thể chia làm hai nhóm chính:

Phân loại theo cơ chế phục hồi (Reset)

Nút ấn báo cháy dạng vỡ kính (Break Glass): Khi kích hoạt, người dùng phải dùng lực đập vỡ tấm kính mỏng ở mặt trước. Để đưa nút ấn về trạng thái hoạt động bình thường sau khi xử lý xong sự cố, kỹ thuật viên bắt buộc phải thay thế một miếng kính mới.
Nút ấn báo cháy dạng nhấn cơ học (Resettable): Khi nhấn vào, tấm nhựa mặt trước sẽ thụt vào trong và tự khóa lại. Sau khi xử lý sự cố, chúng ta chỉ cần dùng một chiếc chìa khóa chuyên dụng (đi kèm thiết bị) để reset nút ấn về vị trí ban đầu mà không cần thay thế linh kiện. Loại này ngày càng được ưa chuộng nhờ tính tiện lợi và tiết kiệm chi phí vận hành.

Phân loại theo phương thức truyền tín hiệu

Nút ấn báo cháy hệ thường (Conventional): Truyền tín hiệu dạng đóng ngắt đơn giản, khi kích hoạt chỉ báo vùng (Zone) xảy ra sự cố chứ không chỉ rõ vị trí chính xác của nút ấn đó.
Nút ấn báo cháy hệ địa chỉ (Addressable): Mỗi nút ấn sở hữu một địa chỉ ID riêng biệt. Khi nhấn nút, trung tâm báo cháy sẽ hiển thị chính xác tên phòng, tầng và vị trí cụ thể của nút ấn đó trên màn hình LCD, giúp đội ngũ an ninh ứng phó nhanh nhất có thể.

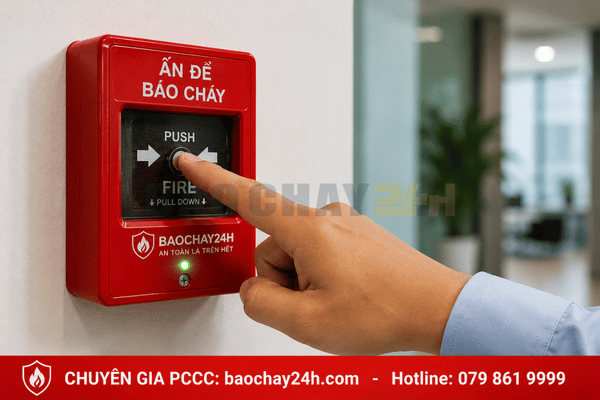

nut-nhan-bao-chay-loai-dap-be-kinh

4. Vị trí lắp đặt nút ấn báo cháy khẩn cấp chuẩn TCVN

Việc lắp đặt nút ấn báo cháy không thể tùy tiện mà phải tuân thủ nghiêm ngặt các quy định pháp lý, cụ thể là TCVN 3890 (về trang bị, bố trí, kiểm tra, bảo dưỡng phương tiện phòng cháy và chữa cháy cho nhà và công trình).

Dưới đây là các nguyên tắc định vị chuẩn xác nhất:

Tiêu chí	Quy định chuẩn kỹ thuật lắp đặt

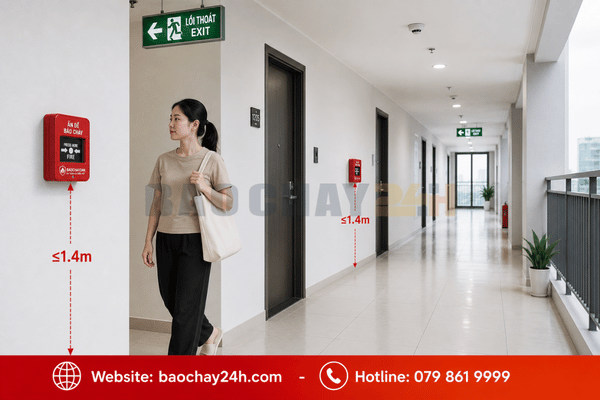

Chiều cao lắp đặt	Mặt kích hoạt của nút nhấn phải nằm ở độ cao từ 1,4m đến 1,5m tính từ mặt sàn. Độ cao này đảm bảo cả người lớn, người có chiều cao trung bình hay người ngồi xe lăn đều có thể với tới dễ dàng trong tình huống khẩn cấp.
Vị trí bố trí	Đặt tại lối thoát nạn, hành lang, sảnh, các lối đi chung, các vị trí dễ nhìn thấy và dễ tiếp cận. Đặc biệt phải lắp tại các vị trí đầu cầu thang bộ, cửa thoát hiểm của mỗi tầng nhà.
Khoảng cách tối đa	Khoảng cách từ bất kỳ điểm nào trong tòa nhà đến nút nhấn gần nhất không được vượt quá 50m (đối với khu vực sản xuất, kho bãi) và không quá 150m (đối với các công trình công cộng, văn phòng, chung cư).
Độ thông thoáng	Khu vực xung quanh nút nhấn trong bán kính tối thiểu 0.5m không được có vật cản, tủ kệ che khuất tầm nhìn hoặc cản trở thao tác tiếp cận của người dùng.

Lưu ý lắp đặt thực tế: Ở những khu vực có độ ẩm cao, bụi bặm lớn hoặc môi trường ngoài trời, bạn cần trang bị thêm hộp bảo vệ chống nước chuyên dụng cho nút ấn để tránh tình trạng rò rỉ điện gây báo giả.

5. Những lỗi thường gặp khi sử dụng nút nhấn khẩn cấp và cách khắc phục

Dù là thiết bị có độ bền cao, nút ấn báo cháy vẫn có thể gặp phải một số lỗi phát sinh trong quá trình vận hành lâu năm:

Báo cháy giả do bụi bẩn hoặc oxy hóa tiếp điểm: Ở môi trường ẩm ướt, các lá đồng tiếp điểm bên trong dễ bị oxy hóa gây đoản mạch nhẹ. Việc bảo trì định kỳ bằng cách xịt dung dịch vệ sinh chuyên dụng (như RP7 hoặc WD-40) là rất cần thiết.
Kẹt cơ học: Các dòng nút ấn reset bằng chìa đôi khi bị kẹt lò xo do tích tụ bụi bẩn lâu ngày. Khi test định kỳ, kỹ thuật viên cần nhấn thử nghiệm và tra dầu mỡ nhẹ nhàng nếu cảm thấy nút bấm bị nặng tay.
Vô tình bị kích hoạt vật lý: Đặt nút nhấn ở những lối đi hẹp, nơi thường xuyên vận chuyển hàng hóa cồng kềnh dễ dẫn đến việc va quệt làm kích hoạt chuông báo giả. Cách xử lý là lắp thêm nắp đậy mica bảo vệ trong suốt (chỉ cần nhấc nắp lên là có thể ấn được).

Gợi ý hữu ích: Việc hiểu rõ cách xử lý lỗi cơ bản của nút nhấn sẽ giúp bạn vận hành trơn tru toàn bộ hệ thống. Trong bài viết kế tiếp, chúng tôi sẽ tổng hợp lại quy trình kỹ thuật lắp đặt, cũng như những điểm cần lưu ý đối với một hệ thống PCCC tiêu chuẩn. Hãy cùng đón đọc [Bài viết tiếp theo: Checklist kiểm tra thiết bị an toàn PCCC cho doanh nghiệp] để hoàn thiện trọn bộ kiến thức lắp đặt hệ thống PCCC của mình nhé.
