Đầu Báo ASD: Giải Mã Hệ Thống Báo Cháy Sớm Nhạy Nhất Hiện Nay

Khi một tia lửa nhỏ cũng không được phép "lọt lưới"

Có những công trình mà chỉ một đám cháy âm ỉ, chưa kịp bốc thành ngọn lửa, cũng đủ gây thiệt hại hàng chục tỷ đồng. Phòng server của một trung tâm dữ liệu, kho lưu trữ tài liệu của bảo tàng, hay dây chuyền sản xuất chip bán dẫn — ở những nơi này, đầu báo khói quang điện truyền thống thường "phát hiện" khi đám cháy đã đi qua giai đoạn ủ nhiệt và bắt đầu lan rộng. Lúc đó, thiệt hại gần như không thể đảo ngược.

Đây chính là lý do hệ thống báo cháy hút mẫu (ASD - Aspirating Smoke Detection) ra đời và ngày càng được các nhà thầu, chủ đầu tư tại Việt Nam lựa chọn cho những khu vực trọng yếu. Với khả năng phát hiện khói ở nồng độ cực nhỏ mà mắt thường và cảm biến thông thường không thể nhận ra, đầu báo ASD được xem là "tuyến phòng thủ sớm nhất" trong toàn bộ hệ sinh thái thiết bị pccc. Trong bài viết này, đội ngũ kỹ thuật của Baochay24h.com sẽ giúp bạn hiểu tường tận về bản chất công nghệ, cấu tạo, tiêu chuẩn áp dụng và cách lựa chọn hệ thống asd phù hợp cho từng loại công trình.

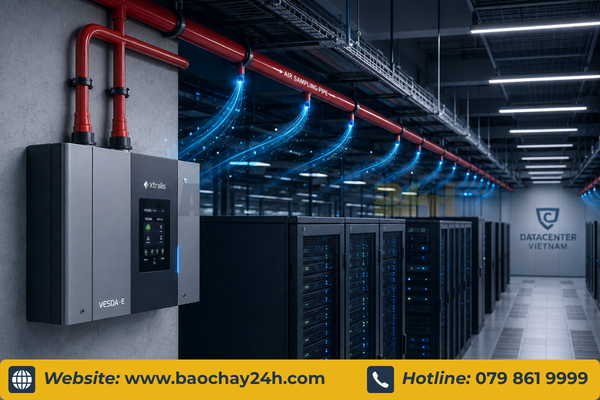

Hệ Thống Báo Cháy Hút Mẫu (ASD) Là Gì?

Hệ thống báo cháy hút mẫu, hay còn gọi là hệ thống lấy mẫu không khí (Air Sampling Smoke Detection), là một dạng thiết bị báo cháy chủ động — khác hoàn toàn với các đầu báo khói, đầu báo nhiệt truyền thống vốn hoạt động thụ động (chờ khói bay đến buồng cảm biến).

Thay vì "ngồi chờ", hệ thống ASD sử dụng một mạng lưới ống dẫn khí (sampling pipe network) được lắp đặt âm trần hoặc nổi, với các lỗ lấy mẫu (sampling hole) bố trí đều khắp khu vực cần bảo vệ. Một quạt hút công suất cao đặt bên trong đầu báo ASD trung tâm sẽ liên tục hút không khí từ các lỗ này về để phân tích. Nhờ cơ chế "chủ động đi tìm khói" thay vì "chờ khói tự tìm đến", hệ thống có khả năng phát hiện đám cháy ở giai đoạn tiền cháy (pre-combustion) — tức là giai đoạn vật liệu mới bắt đầu phân hủy nhiệt, chưa hề phát sinh ngọn lửa hay khói nhìn thấy được.

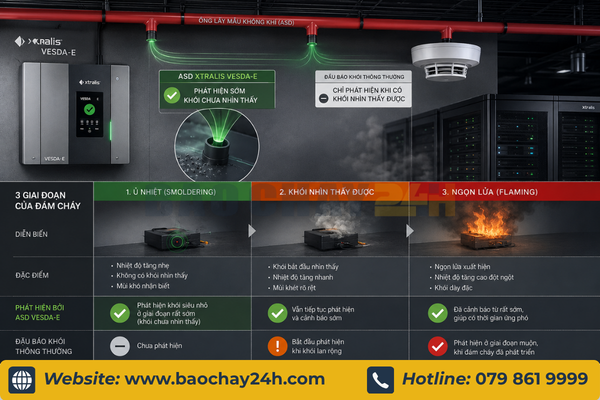

Nguyên Lý Hoạt Động Của Đầu Báo ASD

Về bản chất kỹ thuật, quy trình hoạt động của một hệ thống asd gồm 4 bước chính:

1. Hút mẫu liên tục: Quạt hút bên trong thiết bị tạo áp suất âm, kéo không khí từ tất cả các lỗ lấy mẫu trên hệ thống ống về buồng cảm biến trung tâm theo chu kỳ vài giây một lần.
2. Lọc sơ cấp: Không khí đi qua bộ lọc bụi để loại bỏ các hạt bụi thô, tránh gây nhiễu tín hiệu hoặc làm hỏng cảm biến laser.
3. Phân tích bằng cảm biến laser độ nhạy cao: Đây là "trái tim" của công nghệ ASD. Khác với đầu báo khói quang điện dùng đèn LED hồng ngoại thông thường, đầu báo ASD sử dụng công nghệ laser tán xạ (laser scattering) hoặc buồng cảm biến khuếch đại tín hiệu, cho phép phát hiện hạt khói có kích thước siêu nhỏ — thậm chí ở mức phần triệu (ppm).
4. Phân tích thuật toán và cảnh báo theo cấp độ: Tín hiệu được xử lý qua phần mềm, chia thành nhiều ngưỡng cảnh báo (Alert - Action - Fire 1 - Fire 2) thay vì chỉ có một mức "cháy/không cháy" như đầu báo thường.

Chính nhờ cơ chế 4 bước này mà đầu báo cháy sớm dạng ASD có thể phát hiện dấu hiệu bất thường trước khi đám cháy hình thành, mang lại "thời gian vàng" để con người và hệ thống chữa cháy tự động can thiệp.

Vì Sao Đầu Báo ASD Có Độ Nhạy Siêu Cao?

Nhiều khách hàng khi tìm hiểu về báo cháy sớm thường thắc mắc: "Độ nhạy cao đến mức nào mới gọi là siêu cao?". Để dễ hình dung, ta có thể so sánh bằng đơn vị đo obscuration (độ che khuất ánh sáng do khói gây ra) trên mỗi mét:

Chỉ số càng nhỏ đồng nghĩa với việc thiết bị càng "nhạy". Với ngưỡng phát hiện 0,001%/m, đầu báo ASD có thể nhận diện lượng khói tương đương một điếu thuốc cháy dở trong không gian rộng hàng nghìn mét khối — điều mà đầu báo khói dạng điểm thông thường không thể làm được.

Độ nhạy siêu cao này đến từ ba yếu tố công nghệ cốt lõi:

• Buồng cảm biến kín, không bị ảnh hưởng bởi luồng gió: Không khí được hút chủ động vào buồng kín, loại bỏ hoàn toàn tác động của gió, bụi hay chuyển động không khí trong phòng — vốn là nguyên nhân khiến đầu báo thường bị trễ hoặc báo giả.
• Công nghệ laser đa điểm hoặc laser quét (Laser Scanning): Một số dòng cao cấp còn tích hợp thuật toán học máy để phân biệt khói cháy thật với hơi nước, bụi mịn hay khí thải công nghiệp, giảm đáng kể tỷ lệ báo giả.
• Nhiều mức cảnh báo phân tầng: Thay vì chỉ có tín hiệu "cháy", hệ thống chia thành 4 cấp độ (Alert - Action - Fire 1 - Fire 2), giúp đội vận hành có thời gian kiểm tra thủ công trước khi kích hoạt chữa cháy tự động, tránh xả khí chữa cháy oan uổng.

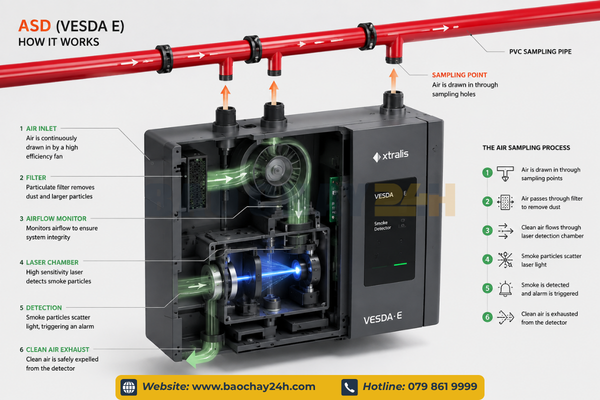

Cấu Tạo Chi Tiết Của Một Hệ Thống ASD Hoàn Chỉnh

Một hệ thống asd tiêu chuẩn không chỉ gồm một thiết bị đơn lẻ mà là tổ hợp nhiều thành phần phối hợp:

• Đầu báo trung tâm (Detector Unit): Nơi đặt quạt hút, bộ lọc và cảm biến laser. Đây là bộ não xử lý tín hiệu của toàn hệ thống.
• Mạng lưới ống lấy mẫu (Sampling Pipe Network): Hệ thống ống nhựa ABS hoặc CPVC được tính toán chiều dài, đường kính và vị trí lỗ khoan theo phần mềm mô phỏng chuyên dụng để đảm bảo thời gian vận chuyển khí (transport time) nằm trong giới hạn cho phép.
• Lỗ lấy mẫu (Sampling Point): Mỗi lỗ tương ứng với một điểm giám sát, được đánh dấu và tính toán lưu lượng khí hút riêng để đảm bảo độ nhạy đồng đều trên toàn tuyến ống.
• Bộ lọc khí và màng lọc bụi: Bảo vệ cảm biến khỏi bụi bẩn, kéo dài tuổi thọ thiết bị.
• Module giao tiếp (Relay/Network Card): Kết nối hệ thống ASD với tủ trung tâm báo cháy (FACP) hoặc hệ thống BMS để tích hợp giám sát tập trung.

Việc thiết kế mạng ống là phần đòi hỏi kỹ thuật cao nhất, bởi nếu tính sai chiều dài hoặc số lượng lỗ hút, độ nhạy thực tế tại từng điểm sẽ chênh lệch lớn, làm giảm hiệu quả của toàn bộ hệ thống dù thiết bị trung tâm có hiện đại đến đâu.

Ưu Điểm Vượt Trội So Với Đầu Báo Cháy Thông Thường

So với các loại thiết bị báo cháy dạng điểm truyền thống, hệ thống hút mẫu mang lại nhiều lợi thế rõ rệt:

• Phát hiện cực sớm: Cảnh báo ngay từ giai đoạn vật liệu bắt đầu sinh nhiệt, trước khi có ngọn lửa — đúng nghĩa "đầu báo cháy sớm" theo tên gọi.
• Không có vùng mù (blind spot): Một đầu báo trung tâm có thể giám sát hàng trăm mét vuông thông qua mạng ống, phù hợp với trần cao, sàn nâng kỹ thuật (raised floor) — nơi đầu báo điểm gần như "bó tay".
• Hoạt động ổn định trong môi trường khắc nghiệt: Nhờ thiết kế kín, hệ thống ít bị ảnh hưởng bởi luồng gió mạnh từ điều hòa trung tâm, vốn là "khắc tinh" của đầu báo khói dạng điểm.
• Dễ bảo trì, kiểm tra tập trung: Toàn bộ cảm biến, bộ lọc đặt tại một điểm duy nhất thay vì phải trèo lên trần kiểm tra từng đầu báo rải rác.
• Giảm báo cháy giả: Nhờ cơ chế cảnh báo phân tầng và thuật toán lọc nhiễu, số lần báo động giả — nguyên nhân hàng đầu khiến hệ thống PCCC bị "vô hiệu hóa" theo thời gian — giảm đáng kể.

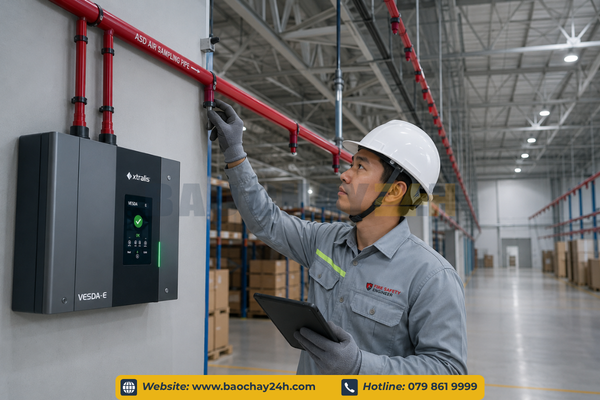

Ứng Dụng Thực Tế: Những Nơi Nên Ưu Tiên Lắp Đặt ASD

Không phải công trình nào cũng cần đến độ nhạy siêu cao của hệ thống asd, bởi chi phí đầu tư cho dòng thiết bị này cao hơn đáng kể so với đầu báo khói thông thường. Tuy nhiên, với các loại công trình sau, việc đầu tư báo cháy hút mẫu gần như là điều bắt buộc để bảo vệ tài sản và vận hành liên tục:

• Trung tâm dữ liệu (Data Center), phòng server: Chỉ một sự cố quá nhiệt nhỏ ở dây cáp cũng có thể gây thiệt hại hàng triệu đô nếu không phát hiện kịp thời.
• Kho lưu trữ tài liệu, bảo tàng, thư viện cổ: Nơi tài sản mang giá trị không thể phục hồi, không cho phép chữa cháy bằng nước.
• Nhà máy sản xuất linh kiện điện tử, phòng sạch (Cleanroom): Môi trường yêu cầu độ nhạy cực cao nhưng cũng cần hạn chế tối đa báo động giả gây gián đoạn dây chuyền.
• Trần giả cao, sàn nâng kỹ thuật, không gian rỗng lớn: Nơi khói dễ bị loãng trước khi chạm đến đầu báo điểm.
• Tòa nhà cao tầng, trung tâm thương mại: Sử dụng ASD cho các khu vực trọng yếu như phòng kỹ thuật điện, phòng UPS kết hợp với hệ thống báo cháy địa chỉ cho toàn nhà.

Tiêu Chuẩn TCVN Và Quy Định Áp Dụng Tại Việt Nam

Tại Việt Nam, việc thiết kế, lắp đặt hệ thống báo cháy nói chung — bao gồm cả hệ thống asd — phải tuân thủ các quy định trong TCVN 5738:2021 (Hệ thống báo cháy tự động - Yêu cầu kỹ thuật) và tham chiếu thêm tiêu chuẩn quốc tế EN 54-20 đối với riêng dòng thiết bị hút mẫu, vốn phân loại rõ 3 mức độ nhạy: Class A (siêu nhạy), Class B (nhạy cao), Class C (tiêu chuẩn). Khi lập hồ sơ thiết kế, đơn vị thi công cần xác định rõ hạng mục công trình thuộc nhóm nguy hiểm cháy nổ nào để lựa chọn class phù hợp, tránh đầu tư dư thừa hoặc thiếu an toàn.

Ngoài ra, hồ sơ thẩm duyệt PCCC đối với công trình có sử dụng hệ thống ASD thường yêu cầu kèm theo bản tính toán mạng ống lấy mẫu (pipe network calculation) do phần mềm chuyên dụng của hãng sản xuất xuất ra, nhằm chứng minh thời gian vận chuyển khí và độ nhạy tại từng điểm đáp ứng tiêu chuẩn thiết kế.

Các Dòng Đầu Báo ASD Phổ Biến Trên Thị Trường

Hiện nay, các thương hiệu quốc tế có uy tín lâu năm trong lĩnh vực báo cháy hút mẫu và đang được phân phối rộng rãi tại thị trường Việt Nam bao gồm dòng sản phẩm ứng dụng công nghệ laser scattering của các hãng như Hochiki, Nittan, cùng nhiều dòng thiết bị báo cháy địa chỉ tích hợp từ Panasonic và các giải pháp giám sát hình ảnh bổ trợ từ Dahua trong các hệ thống an ninh - báo cháy tích hợp. Mỗi hãng có thế mạnh riêng về công nghệ cảm biến, phần mềm tính toán mạng ống và khả năng tích hợp với tủ trung tâm báo cháy hiện có tại công trình.

Việc lựa chọn thương hiệu nào phụ thuộc vào ba yếu tố: mức độ nhạy yêu cầu theo class EN 54-20, khả năng tương thích với hệ thống báo cháy hiện hữu, và ngân sách đầu tư của dự án. Đây cũng là lý do vì sao khách hàng nên trao đổi trực tiếp với đơn vị tư vấn kỹ thuật có kinh nghiệm thay vì chỉ dựa vào thông số trên catalogue.

Nếu bạn đã từng tìm hiểu về [các loại đầu báo khói địa chỉ và đầu báo khói thường trong hệ thống báo cháy tự động] mà đội ngũ Baochay24h.com từng chia sẻ trước đây, bạn sẽ thấy hệ thống ASD chính là bước phát triển tiếp theo dành cho những công trình có yêu cầu bảo vệ khắt khe hơn hẳn so với tiêu chuẩn thông thường.

Những Lưu Ý Quan Trọng Khi Thiết Kế Và Thi Công Hệ Thống ASD

Để hệ thống asd phát huy tối đa hiệu quả, đơn vị thi công cần lưu ý một số điểm kỹ thuật sau:

• Khảo sát luồng khí trước khi thiết kế: Vị trí lỗ hút cần tránh đặt gần miệng gió điều hòa, quạt thông gió để không làm loãng nồng độ khói cần lấy mẫu.
• Tính toán bằng phần mềm chuyên dụng: Không nên thiết kế mạng ống theo kinh nghiệm cảm tính; mỗi hãng sản xuất đều có phần mềm riêng để mô phỏng độ nhạy và thời gian vận chuyển khí tại từng điểm.
• Bảo trì định kỳ bộ lọc: Do hoạt động liên tục 24/7, bộ lọc bụi cần được kiểm tra và vệ sinh theo khuyến cáo của nhà sản xuất, thường là 3-6 tháng/lần tùy môi trường.
• Kết hợp đồng bộ với hệ thống chữa cháy tự động: Với các khu vực dùng khí chữa cháy sạch (FM200, Novec 1230...), tín hiệu Fire 2 từ ASD thường được liên kết trực tiếp để kích hoạt xả khí, do đó việc cấu hình ngưỡng cảnh báo cần cực kỳ chính xác để tránh xả nhầm.

Ở phần tiếp theo trong loạt bài chuyên sâu về báo cháy sớm, Baochay24h.com sẽ hướng dẫn chi tiết cách tính toán số lượng lỗ lấy mẫu, chiều dài ống tối đa cho từng loại công trình cụ thể — từ phòng server nhỏ đến nhà kho quy mô lớn, giúp bạn đọc có thể tự ước lượng sơ bộ chi phí đầu tư trước khi làm việc với đơn vị thi công.

Kết Luận: Đầu Tư Đúng Chỗ Cho An Toàn Cháy Nổ

Hệ thống báo cháy hút mẫu ASD không phải là một lựa chọn xa xỉ mà là giải pháp tất yếu cho những công trình mà giá trị tài sản, dữ liệu hay tính mạng con người không cho phép bất kỳ sự chậm trễ nào trong việc phát hiện cháy. Với khả năng cảnh báo từ giai đoạn tiền cháy, đầu báo ASD thực sự xứng đáng với danh xưng đầu báo cháy sớm nhạy nhất trong hệ sinh thái thiết bị pccc hiện nay.

Tuy nhiên, hiệu quả của hệ thống phụ thuộc rất lớn vào việc thiết kế mạng ống, lựa chọn class độ nhạy phù hợp và đơn vị thi công có kinh nghiệm thực chiến. Một hệ thống ASD lắp đặt sai kỹ thuật có thể vừa tốn kém vừa không đạt hiệu quả bảo vệ như mong đợi.
