Hộp Tổ Hợp Báo Cháy Khẩn Cấp: Kết Hợp Nút Ấn, Chuông, Đèn

Giữa hàng trăm mét dây cáp, hàng chục đầu báo khói và một tủ trung tâm chớp đèn liên hồi, có một thiết bị nhỏ bé nhưng lại đóng vai trò như "nút bấm sinh tử" trong mọi công trình: đó chính là hộp tổ hợp báo cháy khẩn cấp. Không ít chủ đầu tư, khi lần đầu tiếp cận hồ sơ thiết kế PCCC, thường bối rối trước câu hỏi: tại sao không lắp riêng nút ấn, riêng còi, riêng đèn cho tiết kiệm, mà lại phải gộp chung vào một hộp? Câu trả lời nằm ở chính bản chất của công tác chữa cháy: tốc độ phản ứng và tính đồng bộ tín hiệu. Bài viết này của Baochay24h.com sẽ giúp bạn hiểu tận gốc về cấu tạo, nguyên lý, tiêu chuẩn lắp đặt và cách lựa chọn thiết bị báo cháy dạng tổ hợp sao cho vừa đúng luật, vừa hiệu quả thực tế.

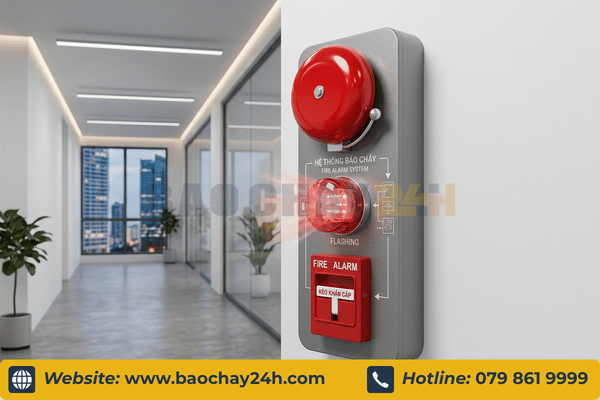

Hộp Tổ Hợp Báo Cháy Là Gì? Vì Sao Được Gọi Là Thiết Bị "3 Trong 1"?

Nói một cách dễ hình dung, hộp tổ hợp báo cháy khẩn cấp là một thiết bị PCCC được thiết kế tích hợp đồng thời ba chức năng trên cùng một vỏ hộp: kích hoạt báo động bằng tay (nút ấn), phát tín hiệu âm thanh cảnh báo (còi), và phát tín hiệu ánh sáng (đèn chớp). Thay vì phải khoan ba lỗ, đi ba đường dây, lắp ba thiết bị riêng biệt tại cùng một vị trí, đơn vị thi công chỉ cần lắp một hộp duy nhất mà vẫn đảm bảo đầy đủ chức năng cảnh báo theo cả hai giác quan: thính giác và thị giác.

Điều này đặc biệt quan trọng ở những công trình có đặc thù riêng như nhà máy sản xuất có tiếng ồn lớn, khu vực dành cho người khiếm thính, hoặc các không gian công cộng đông người như trung tâm thương mại, bệnh viện, chung cư cao tầng. Khi chuông báo động bị át bởi tiếng máy móc, chính đèn chớp báo cháy sẽ là "người phát tín hiệu" thay thế, giúp mọi người nhận biết sự cố và di chuyển đến lối thoát hiểm kịp thời.

Trên thị trường, thiết bị này còn được gọi bằng nhiều tên khác nhau tùy nhà sản xuất và đơn vị thi công: hộp tổ hợp âm thanh - ánh sáng, bộ còi đèn báo cháy, combination alarm hay fire alarm combo box. Dù tên gọi khác nhau, bản chất kỹ thuật và mục đích sử dụng đều xoay quanh một nguyên tắc: cảnh báo nhanh - cảnh báo rõ - cảnh báo toàn diện.

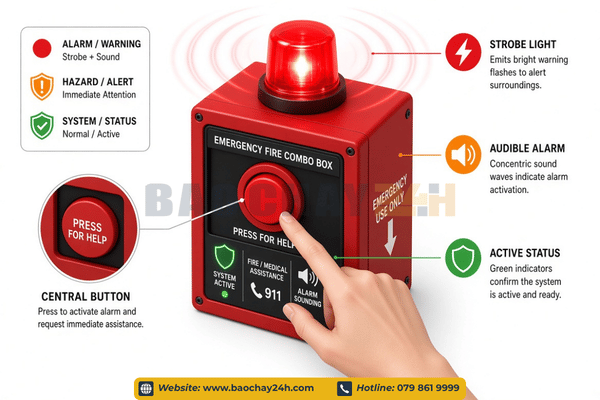

Cấu Tạo Chi Tiết Của Hộp Tổ Hợp Báo Cháy Khẩn Cấp

Để hiểu vì sao thiết bị này lại "đa năng" đến vậy, chúng ta cần bóc tách từng thành phần cấu tạo bên trong.

Nút Ấn Báo Cháy (Manual Call Point)

Đây là bộ phận cho phép con người chủ động kích hoạt hệ thống báo động khi phát hiện đám cháy, ngay cả trước khi đầu báo khói hay đầu báo nhiệt tự động kịp phản ứng. Về cấu tạo, nút ấn thường có:

Mặt kính hoặc mặt nhựa vỡ được: người dùng cần đập vỡ hoặc ấn lún lớp bảo vệ này để kích hoạt, tránh trường hợp bấm nhầm do vô ý.
Công tắc vi mô (micro switch): nằm phía sau lớp kính, chịu trách nhiệm đóng ngắt mạch điện để gửi tín hiệu về tủ trung tâm.
Cơ chế reset bằng chìa khóa: sau khi sự cố được xử lý, kỹ thuật viên dùng chìa khóa chuyên dụng để đưa nút ấn về trạng thái sẵn sàng, tránh việc bất kỳ ai cũng có thể tùy tiện tắt báo động.

Một điểm cần lưu ý: nút ấn trong hộp tổ hợp có thể hoạt động theo hai dạng tín hiệu là địa chỉ (addressable) hoặc thường (conventional), tùy theo hệ thống báo cháy của tòa nhà là loại nào. Đây là chi tiết kỹ thuật cực kỳ quan trọng mà nhà thầu cần xác định trước khi đặt hàng, tránh mua nhầm loại không tương thích với tủ trung tâm.

Còi Báo Cháy (Sounder)

Còi báo cháy trong hộp tổ hợp có nhiệm vụ phát ra âm thanh cảnh báo với cường độ đủ lớn để mọi người trong phạm vi nghe thấy và nhận biết tình huống khẩn cấp. Theo quy định, mức âm lượng tối thiểu tại vị trí cách còi 1 mét thường phải đạt trên 75dB, và ở khu vực ngủ (như phòng khách sạn, chung cư) cần đạt tối thiểu 75dB tại đầu giường ngủ.

Còi thường sử dụng cơ chế piezo (gốm áp điện) để tạo âm thanh, cho phép:

Phát nhiều kiểu tín hiệu âm khác nhau (liên tục, ngắt quãng, tăng dần) tùy theo cài đặt của tủ trung tâm.
Tiêu thụ điện năng thấp nhưng vẫn đảm bảo cường độ âm lớn.
Hoạt động ổn định trong môi trường nhiệt độ và độ ẩm khắc nghiệt.

Đèn Báo Cháy / Đèn Chớp Báo Cháy (Strobe Light)

Nếu còi là tín hiệu cho tai, thì đèn chớp chính là tín hiệu cho mắt. Bộ phận này thường sử dụng đèn LED công suất cao, phát ra ánh sáng chớp nháy (thường là màu đỏ hoặc trắng) với tần suất và cường độ đã được tiêu chuẩn hóa để đảm bảo có thể nhìn thấy từ khoảng cách xa, kể cả trong điều kiện khói mù hoặc ánh sáng ban ngày.

Đèn báo cháy trong hộp tổ hợp có ba vai trò chính:

Hỗ trợ người khiếm thính hoặc người đang đeo tai nghe, ở khu vực ồn không nghe được còi.
Giúp định vị hộp tổ hợp trong bóng tối hoặc khi khói dày đặc che khuất tầm nhìn.
Tạo hiệu ứng thị giác gây chú ý mạnh, thúc đẩy phản xạ thoát hiểm nhanh hơn so với chỉ nghe âm thanh đơn thuần.

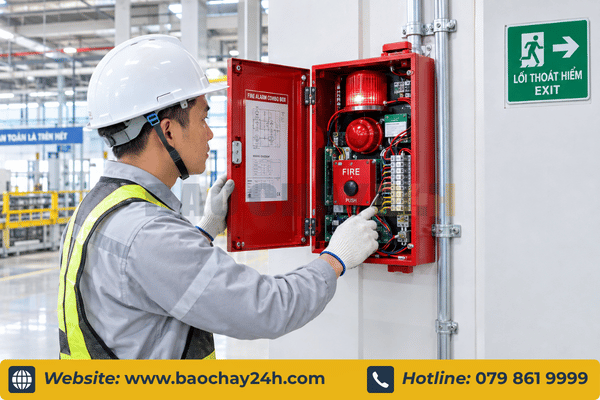

Nguyên Lý Hoạt Động Của Hộp Tổ Hợp Báo Cháy

Về mặt vận hành, hộp tổ hợp không hoạt động độc lập mà luôn là một mắt xích trong toàn bộ hệ thống báo cháy tự động của công trình. Quy trình diễn ra như sau:

Khi phát hiện dấu hiệu cháy (khói, nhiệt, hoặc quan sát bằng mắt thường), người có mặt tại hiện trường ấn vỡ lớp kính bảo vệ của nút ấn.
Công tắc vi mô bên trong đóng mạch, gửi tín hiệu điện áp về tủ trung tâm báo cháy (Fire Alarm Control Panel - FACP).
Tủ trung tâm xử lý tín hiệu, xác định vị trí (đối với hệ địa chỉ) hoặc vùng (đối với hệ thường) đã kích hoạt.
Tủ trung tâm phát lệnh điều khiển ngược lại, kích hoạt đồng thời còi và đèn chớp tại chính hộp tổ hợp đó, cũng như tại các thiết bị cảnh báo khác trong cùng khu vực hoặc toàn tòa nhà tùy theo kịch bản cài đặt (zone activation).
Đồng thời, tủ trung tâm cũng có thể tự động kích hoạt các hệ thống liên động khác như: quạt tăng áp cầu thang, hệ thống xả khí, đóng van ngăn cháy, thang máy hạ về tầng trệt...

Toàn bộ quá trình này diễn ra trong tích tắc - đây chính là lý do vì sao chất lượng linh kiện bên trong hộp tổ hợp, đặc biệt là độ nhạy của công tắc và độ bền của mạch còi đèn, phải đạt chuẩn kiểm định nghiêm ngặt, không thể xuê xoa về giá rẻ mà đánh đổi độ tin cậy.

Vì Sao Nên Chọn Hộp Tổ Hợp Thay Vì Lắp Riêng Lẻ Từng Thiết Bị?

Nhiều chủ đầu tư đặt câu hỏi: liệu có cần thiết phải mua hộp tổ hợp pccc hay cứ mua nút ấn, còi, đèn rời rồi lắp cạnh nhau cho linh hoạt? Trên thực tế, việc tích hợp mang lại nhiều lợi ích rõ rệt:

Tiết kiệm chi phí thi công: giảm số lượng hộp âm tường, giảm số điểm đấu nối dây, giảm nhân công lắp đặt.
Tối ưu diện tích lắp đặt: đặc biệt quan trọng ở hành lang hẹp, khu vực gần thang thoát hiểm vốn đã hạn chế không gian.
Đảm bảo tính đồng bộ tín hiệu: khi cả ba chức năng nằm trong một khối, việc kích hoạt gần như tức thời và đồng nhất, tránh độ trễ giữa các thiết bị rời rạc.
Thẩm mỹ công trình: một hộp gọn gàng luôn tạo cảm giác chuyên nghiệp hơn so với việc dày đặc thiết bị rải rác trên tường.
Dễ dàng bảo trì, kiểm định định kỳ: kỹ thuật viên chỉ cần kiểm tra một điểm thay vì di chuyển qua nhiều vị trí.

Tất nhiên, trong một số công trình đặc thù có yêu cầu kỹ thuật riêng (ví dụ khu vực chống cháy nổ, phòng sạch), việc lắp rời từng thiết bị vẫn có thể được chỉ định. Nhưng với phần lớn công trình dân dụng và thương mại tại Việt Nam hiện nay, xu hướng sử dụng hộp tổ hợp đang chiếm ưu thế rõ rệt nhờ tính thực dụng cao.

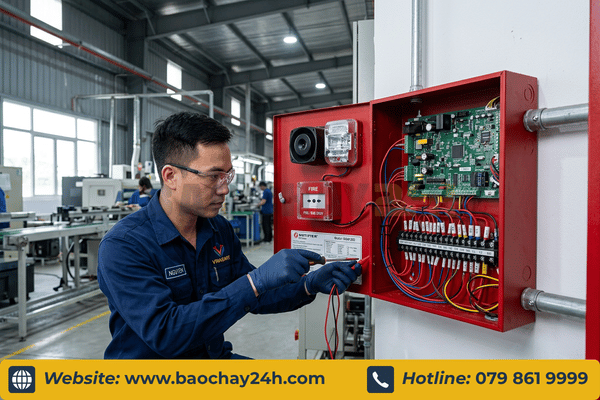

So Sánh Các Dòng Hộp Tổ Hợp Báo Cháy Phổ Biến Trên Thị Trường

Trên thị trường thiết bị pccc Việt Nam hiện nay, một số thương hiệu được tin dùng nhờ độ ổn định và khả năng tương thích rộng với nhiều dòng tủ trung tâm khác nhau:

Thương hiệu	Xuất xứ	Đặc điểm nổi bật	Phù hợp với
Hochiki	Nhật Bản	Độ nhạy công tắc cao, độ bền cao, tương thích hệ địa chỉ	Cao ốc văn phòng, khách sạn, TTTM
Nittan	Nhật Bản	Thiết kế nhỏ gọn, âm lượng còi lớn, dễ tích hợp hệ thống cũ	Nhà máy, kho xưởng, công trình cải tạo
Panasonic	Nhật Bản	Ổn định, giá thành hợp lý, phổ biến trong dân dụng	Chung cư, nhà ở, công trình vừa và nhỏ
Dahua	Trung Quốc	Đa dạng mẫu mã, giá cạnh tranh	Công trình ngân sách vừa phải

Mỗi thương hiệu đều có ưu thế riêng, việc lựa chọn phụ thuộc vào ngân sách dự án, hệ thống tủ trung tâm đã có sẵn (nếu là công trình cải tạo) và yêu cầu kỹ thuật của đơn vị thẩm duyệt PCCC. Đội ngũ kỹ thuật của Baochay24h.com luôn tư vấn dựa trên hồ sơ thiết kế thực tế để đảm bảo tính tương thích tuyệt đối, tránh tình trạng mua về mới phát hiện không đấu nối được với tủ trung tâm hiện hữu.

Tiêu Chuẩn TCVN Áp Dụng Cho Hộp Tổ Hợp Báo Cháy

Tại Việt Nam, việc thiết kế, lắp đặt hệ thống báo cháy tự động nói chung và thiết bị báo cháy dạng tổ hợp nói riêng phải tuân thủ các quy chuẩn, tiêu chuẩn sau:

TCVN 3890:2023 - Quy định về trang bị, bố trí, kiểm tra, bảo dưỡng phương tiện PCCC cho nhà và công trình.
TCVN 5738:2021 - Hệ thống báo cháy tự động, yêu cầu kỹ thuật, trong đó quy định rõ khoảng cách lắp đặt, chiều cao lắp đặt và cường độ tín hiệu của nút ấn, còi, đèn.
QCVN 06:2022/BXD - Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình.

Trong đó, TCVN 5738 quy định khá cụ thể: nút ấn báo cháy phải được lắp tại vị trí dễ thấy, dễ tiếp cận, độ cao lắp đặt tiêu chuẩn dao động khoảng 1.2m đến 1.5m so với mặt sàn hoàn thiện. Đây cũng chính là lý do hộp tổ hợp thường được đặt tại các vị trí chiến lược: gần cửa thoát hiểm, đầu và cuối hành lang, chân cầu thang bộ, sảnh thang máy.

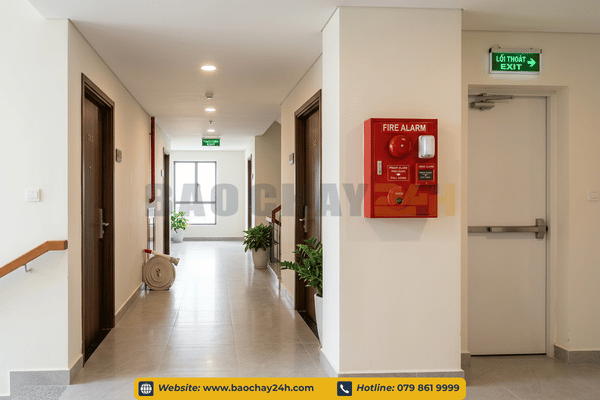

Vị Trí Lắp Đặt Hộp Tổ Hợp Báo Cháy Đạt Chuẩn

Việc lắp đặt đúng vị trí quyết định trực tiếp đến hiệu quả cảnh báo thực tế, không chỉ đơn thuần là để "đạt chuẩn hồ sơ nghiệm thu". Một số nguyên tắc cần lưu ý:

Lắp tại các lối đi chính, lối thoát hiểm, đảm bảo khoảng cách di chuyển tối đa từ bất kỳ điểm nào trong khu vực đến hộp tổ hợp gần nhất không vượt quá quy định (thường không quá 30m theo lối đi).
Tránh lắp tại nơi bị che khuất bởi cửa, tủ, cây cảnh hoặc các vật dụng trang trí gây cản trở tầm nhìn.
Đối với khu vực có tiếng ồn lớn (nhà xưởng, phòng máy), cần ưu tiên bố trí thêm đèn chớp tại các vị trí có tầm nhìn rộng, hạn chế vùng khuất.
Kết hợp đồng bộ với sơ đồ thoát hiểm và biển chỉ dẫn để tạo thành một hệ thống cảnh báo - dẫn hướng liền mạch.

Nếu bạn đã tìm hiểu về [tủ trung tâm báo cháy và cách lựa chọn dung lượng zone phù hợp với quy mô công trình] trong bài viết trước của Baochay24h.com, hẳn bạn sẽ nhận ra: hộp tổ hợp chính là "cánh tay nối dài" giúp tủ trung tâm nhận diện và phản ứng chính xác với từng khu vực cụ thể, thay vì chỉ là một hộp điều khiển trung tâm đơn lẻ.

Những Lưu Ý Quan Trọng Khi Lựa Chọn Mua Hộp Tổ Hợp Báo Cháy

Trước khi quyết định đặt hàng, đơn vị thi công hoặc chủ đầu tư nên cân nhắc kỹ các yếu tố sau để tránh phát sinh chi phí hoặc chậm tiến độ nghiệm thu:

Xác định hệ thống báo cháy hiện có là loại địa chỉ hay thường, vì hai công nghệ này không tương thích lẫn nhau. Mua nhầm loại có thể khiến toàn bộ khoản đầu tư trở nên vô nghĩa.
Kiểm tra chứng nhận hợp quy, hợp chuẩn của sản phẩm, đảm bảo có tem kiểm định của Cục Cảnh sát PCCC&CNCH, tránh mua hàng trôi nổi không rõ nguồn gốc.
Ưu tiên thương hiệu có sẵn linh kiện thay thế tại thị trường Việt Nam, tránh trường hợp hư hỏng nhưng không tìm được phụ kiện sửa chữa.
Đối chiếu với bản vẽ thiết kế PCCC đã được thẩm duyệt, đảm bảo số lượng, vị trí và chủng loại thiết bị khớp với hồ sơ, tránh bị yêu cầu chỉnh sửa khi nghiệm thu.
Tính toán khoảng cách dây tín hiệu, vì một số dòng hộp tổ hợp có giới hạn về điện trở đường dây, ảnh hưởng đến độ nhạy và độ ổn định tín hiệu khi truyền về tủ trung tâm ở khoảng cách xa.

Sau khi hoàn tất lắp đặt hộp tổ hợp, bước tiếp theo mà nhiều nhà thầu thường quan tâm chính là quy trình đấu nối dây tín hiệu sao cho đúng chuẩn, tránh chập chờn hay báo giả. Đây cũng là chủ đề mà Baochay24h.com sẽ phân tích chi tiết trong bài viết tiếp theo về [kỹ thuật đấu nối hệ thống báo cháy tự động đúng chuẩn TCVN 5738], mời bạn đọc tiếp tục theo dõi.
