Module Cách Ly Ngắn Mạch: "Vệ Sĩ Thầm Lặng" Bảo Vệ Vòng Loop

Nếu bạn từng chứng kiến cảnh cả một tầng nhà, thậm chí cả tòa nhà, đột nhiên "mất tín hiệu" báo cháy chỉ vì một đầu báo bị chập, hoặc một đoạn dây bị chuột cắn đứt, thì bạn hiểu rõ nỗi ám ảnh mang tên sự cố ngắn mạch trên vòng loop báo cháy. Đây không phải là tình huống hiếm gặp trong thực tế vận hành hệ thống báo cháy địa chỉ tại Việt Nam — và hậu quả của nó nghiêm trọng hơn nhiều so với những gì đa số chủ đầu tư hình dung. Trong bài viết này, đội ngũ kỹ thuật Baochay24h.com sẽ phân tích cặn kẽ vai trò của module cách ly trong việc ngăn chặn thảm họa "tê liệt toàn hệ thống", đồng thời hướng dẫn cách lựa chọn và bố trí module cách ly ngắn mạch đúng chuẩn kỹ thuật, đúng quy định TCVN hiện hành.

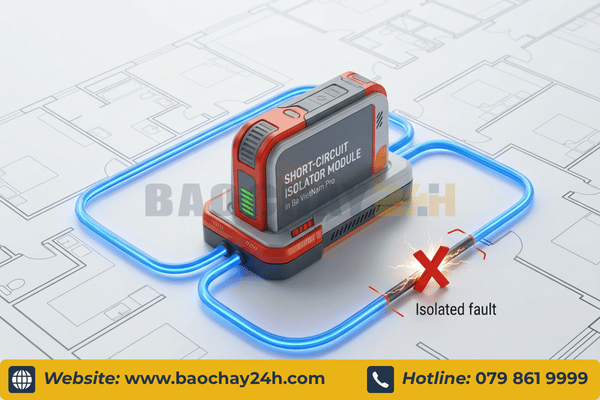

Vòng Loop Là Gì Và Vì Sao Nó "Mong Manh"?

Trước khi nói về module cách ly, cần hiểu bản chất của vòng loop báo cháy (fire alarm loop) — trái tim của mọi hệ thống báo cháy địa chỉ (addressable fire alarm system).

Khác với hệ thống báo cháy thường (conventional) nơi mỗi zone là một đường dây riêng biệt, hệ thống địa chỉ sử dụng một vòng loop duy nhất (dây tín hiệu 2 lõi) để kết nối hàng trăm thiết bị: đầu báo khói, đầu báo nhiệt, module giám sát, module điều khiển, nút nhấn khẩn cấp... Mỗi thiết bị mang một địa chỉ (address) riêng, cho phép tủ trung tâm (FACP — Fire Alarm Control Panel) nhận diện chính xác vị trí xảy ra sự cố xuống từng đầu báo cụ thể.

Cấu trúc này mang lại lợi thế vượt trội về khả năng định vị điểm cháy, nhưng đồng thời tạo ra một điểm yếu chí mạng: toàn bộ thiết bị trên loop được đấu nối tiếp theo kiểu chuỗi (daisy-chain) hoặc vòng kín (ring). Nếu tại bất kỳ điểm nào trên loop xảy ra hiện tượng ngắn mạch (chập dây dương-âm), điện trở đoạn mạch đó gần như bằng 0, kéo theo:

• Điện áp trên toàn tuyến loop sụt giảm nghiêm trọng.
• Tất cả các thiết bị phía sau điểm chập mất nguồn nuôi, không còn khả năng gửi tín hiệu về trung tâm.
• Trong trường hợp xấu nhất, toàn bộ vòng loop tê liệt, đồng nghĩa với việc cả một khu vực rộng lớn (có thể là cả tầng, cả khối nhà) không còn được giám sát cháy.

Đây chính là lý do vì sao các tiêu chuẩn thiết kế PCCC quốc tế và TCVN 5738:2021 đều đặt ra yêu cầu bắt buộc về khả năng cách ly sự cố trên vòng loop, thay vì để cho một điểm chập dây đơn lẻ có thể "hạ gục" toàn bộ hệ thống bảo vệ tính mạng con người.

Module Cách Ly Ngắn Mạch - Nguyên Lý Hoạt Động

Module cách ly (Isolator Module, hay còn gọi là Short-circuit Isolator) là một thiết bị nhỏ gọn, được lắp trực tiếp trên vòng loop báo cháy, với nhiệm vụ duy nhất nhưng cực kỳ quan trọng: giám sát liên tục điện trở và dòng điện tại vị trí lắp đặt, tự động cắt đoạn mạch bị sự cố ra khỏi vòng loop khi phát hiện ngắn mạch.

Cơ Chế Cách Ly Diễn Ra Như Thế Nào?

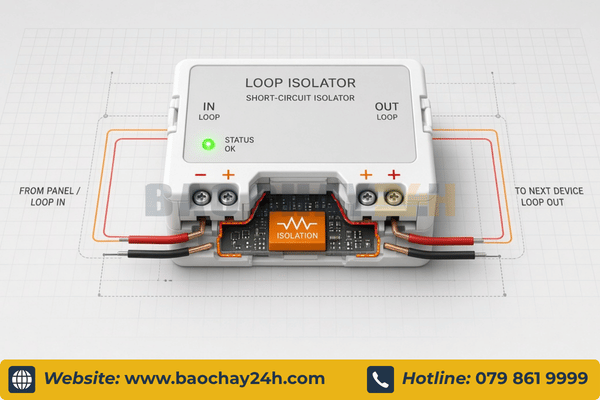

Về bản chất kỹ thuật, bên trong mỗi module cách ly là một mạch điện tử giám sát dòng/áp kết hợp với relay hoặc mạch bán dẫn chuyển mạch tốc độ cao. Quy trình xử lý sự cố diễn ra theo trình tự:

1. Giám sát bình thường: Ở trạng thái hoạt động ổn định, module cách ly gần như "trong suốt" với tín hiệu - nó cho phép dòng tín hiệu đi qua để duy trì liên lạc giữa tủ trung tâm và các thiết bị phía sau.
2. Phát hiện bất thường: Khi điện trở đoạn mạch phía sau module giảm đột ngột (dấu hiệu đặc trưng của ngắn mạch), mạch giám sát bên trong module nhận diện ngưỡng dòng vượt giới hạn cho phép.
3. Cách ly tức thời: Module lập tức ngắt kết nối đoạn mạch bị sự cố ra khỏi vòng loop chính, thời gian phản ứng thường chỉ tính bằng mili-giây.
4. Tự phục hồi (self-restoring): Đây là điểm đặc biệt của module cách ly hiện đại - sau khi sự cố ngắn mạch được khắc phục (dây được sửa, thiết bị lỗi được thay), module tự động khôi phục kết nối mà không cần con người can thiệp reset thủ công.

Nhờ cơ chế này, khi một điểm chập dây xảy ra ở đâu đó giữa hai module cách ly, chỉ đúng đoạn mạch nằm giữa hai module đó bị vô hiệu hóa - toàn bộ phần còn lại của vòng loop, bao gồm hàng chục, hàng trăm đầu báo khác, vẫn hoạt động bình thường và tiếp tục gửi tín hiệu giám sát về trung tâm.

Ví Dụ Thực Tế Để Dễ Hình Dung

Hãy tưởng tượng vòng loop báo cháy như một chuỗi đèn trang trí mắc nối tiếp thời xưa - chỉ cần một bóng cháy là cả dây đèn tắt. Module cách ly chính là các "cầu dao mini" được cài xen kẽ trên chuỗi đèn đó. Khi một đoạn dây bị chập, chỉ đoạn đèn nằm giữa hai cầu dao gần nhất bị tắt, còn toàn bộ các đoạn đèn khác vẫn sáng bình thường. Đó chính xác là giá trị mà module cách ly ngắn mạch mang lại cho hệ thống báo cháy địa chỉ.

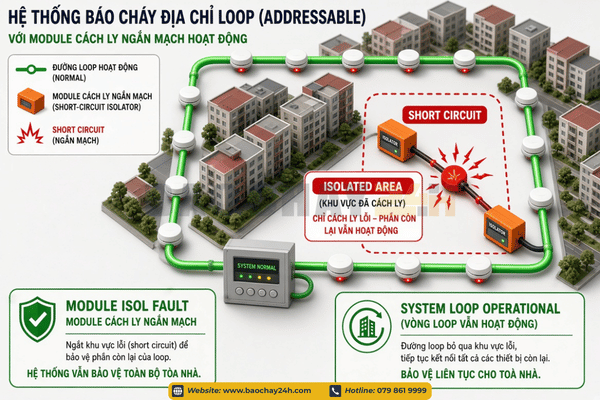

Vì Sao Không Thể Bỏ Qua Module Cách Ly Trong Thiết Kế Hệ Thống?

Nhiều chủ đầu tư, thậm chí một số nhà thầu thi công nhỏ lẻ, có tâm lý cắt giảm số lượng module cách ly để tiết kiệm chi phí, vì cho rằng "đầu báo tốt thì ít khi hỏng dây". Đây là một sai lầm nghiêm trọng về tư duy an toàn, bởi:

• Nguyên nhân ngắn mạch không chỉ đến từ chất lượng thiết bị. Chuột cắn dây, thi công đi dây ẩu làm trầy vỏ cách điện, nước thấm vào hộp đấu nối, thợ điện đấu nhầm trong quá trình sửa chữa nội thất sau này... đều là những nguyên nhân phổ biến trong thực tế vận hành tại Việt Nam, đặc biệt với các công trình đã đưa vào sử dụng nhiều năm.
• Hậu quả của việc mất giám sát không tỷ lệ thuận với "xác suất thấp". Chỉ cần đúng thời điểm xảy ra hỏa hoạn trùng với thời điểm loop bị chập và mất giám sát ở khu vực đó, hậu quả có thể là thảm họa không thể cứu vãn — điều mà không một khoản tiết kiệm chi phí thiết bị nào bù đắp được.
• Yêu cầu bắt buộc từ cơ quan thẩm duyệt PCCC. Trong hồ sơ thiết kế trình Cảnh sát PCCC thẩm duyệt, việc bố trí module cách ly trên vòng loop theo đúng mật độ quy định là một trong những hạng mục được kiểm tra kỹ, đặc biệt với các công trình cao tầng, trung tâm thương mại, bệnh viện, nhà xưởng có diện tích lớn.

Quy Định Về Mật Độ Lắp Đặt Module Cách Ly

Theo thông lệ thiết kế phổ biến được áp dụng tại Việt Nam (dựa trên khuyến nghị của các hãng sản xuất lớn như Hochiki, Nittan, Panasonic và tinh thần của TCVN 5738:2021 về hệ thống báo cháy tự động), nguyên tắc bố trí module cách ly thường tuân theo các mốc sau:

Việc phân bổ này giúp giới hạn phạm vi ảnh hưởng tối đa khi có sự cố xuống mức chấp nhận được, đảm bảo một điểm chập dây chỉ làm "mù" một khu vực nhỏ, không lan rộng ra toàn bộ tòa nhà.

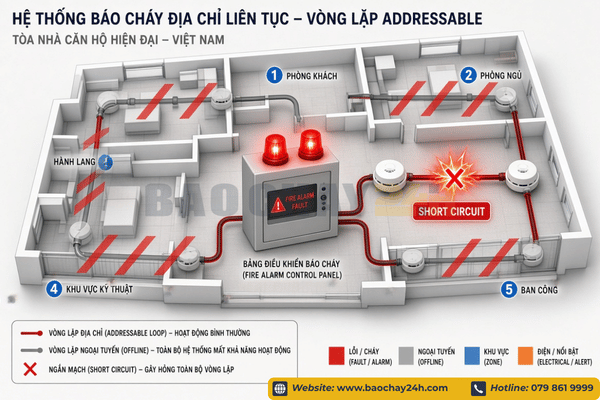

Phân Biệt Module Cách Ly Với Các Loại Module Báo Cháy Khác

Trên thị trường thiết bị báo cháy hiện nay, khái niệm "module báo cháy" khá rộng và dễ gây nhầm lẫn cho người mới tìm hiểu. Để tránh mua nhầm thiết bị không đúng chức năng, cần phân biệt rõ:

• Module cách ly (Isolator Module): Chức năng duy nhất là bảo vệ vòng loop khỏi sự cố ngắn mạch, không có chức năng giám sát trạng thái thiết bị ngoại vi.
• Module giám sát (Monitor Module): Dùng để giám sát trạng thái tiếp điểm khô (dry contact) của các thiết bị không có địa chỉ như công tắc dòng chảy, van giám sát, tiếp điểm cửa chống cháy.
• Module điều khiển (Control/Relay Module): Dùng để tủ trung tâm điều khiển các thiết bị ngoại vi như quạt tăng áp, van chặn lửa, bơm chữa cháy, hệ thống âm thanh cảnh báo.
• Module đa năng (Dual/Combination Module): Tích hợp cả chức năng giám sát và điều khiển trong một thiết bị.

Trong một số dòng sản phẩm cao cấp của Hochiki hay Nittan, nhà sản xuất còn tích hợp sẵn chức năng cách ly ngay bên trong đế đầu báo (isolator base) — đây là giải pháp tối ưu không gian tủ kỹ thuật, phù hợp với các công trình có mật độ đầu báo dày đặc, giúp giảm số lượng module rời cần lắp đặt riêng trên tuyến loop.

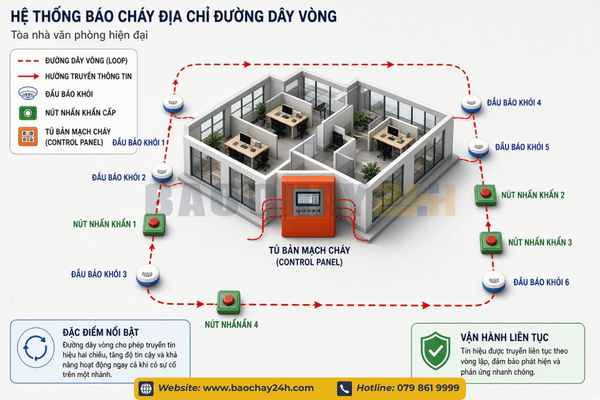

Tiêu Chí Chọn Mua Module Cách Ly Ngắn Mạch Phù Hợp

Khi tư vấn cho khách hàng tại Baochay24h.com, chúng tôi luôn nhấn mạnh rằng việc chọn module cách ly không chỉ đơn thuần là chọn theo giá, mà cần cân nhắc đồng bộ với toàn bộ hệ sinh thái thiết bị:

Tính Tương Thích Với Tủ Trung Tâm

Mỗi hãng sản xuất tủ trung tâm báo cháy (Hochiki, Nittan, Panasonic, Dahua...) thường sử dụng giao thức truyền tín hiệu địa chỉ riêng (protocol độc quyền). Module cách ly bắt buộc phải cùng hãng hoặc được chứng nhận tương thích với tủ trung tâm đang sử dụng, nếu không hệ thống sẽ không nhận diện được thiết bị, hoặc tệ hơn là gây xung đột tín hiệu trên toàn loop.

Thời Gian Phản Ứng Cách Ly

Thông số kỹ thuật quan trọng cần xem trong datasheet là thời gian đáp ứng (response time) khi phát hiện ngắn mạch — thường dao động trong khoảng vài chục đến vài trăm mili-giây tùy dòng sản phẩm. Thời gian phản ứng càng nhanh, mức độ nhiễu loạn tín hiệu lên các thiết bị lân cận trên loop càng thấp.

Khả Năng Tự Phục Hồi

Ưu tiên các dòng module có tính năng tự động khôi phục kết nối (auto-reset) sau khi sự cố được khắc phục, tránh việc phải cử kỹ thuật viên đến từng vị trí để reset thủ công — đặc biệt quan trọng với các công trình có diện tích lớn, nhiều tầng.

Kiểu Lắp Đặt

Module cách ly hiện có hai dạng phổ biến:

• Module rời dạng hộp, lắp âm tường hoặc nổi, phù hợp lắp tại các điểm nút kỹ thuật, tủ điện, trục kỹ thuật.
• Đế tích hợp cách ly (isolator base), lắp trực tiếp dưới đầu báo khói/nhiệt, tiết kiệm không gian và giảm số điểm đấu nối trên trần.

Chứng Nhận Và Xuất Xứ

Với thị trường thiết bị PCCC Việt Nam, ưu tiên các sản phẩm có giấy chứng nhận kiểm định của Cục Cảnh sát PCCC&CNCH, xuất xứ rõ ràng từ các thương hiệu uy tín như Hochiki (Nhật Bản), Nittan (Nhật Bản), Panasonic, hoặc Dahua - tránh hàng trôi nổi không rõ nguồn gốc vì đây là hạng mục liên quan trực tiếp đến an toàn tính mạng, không phải chỗ để "tiết kiệm mù quáng".

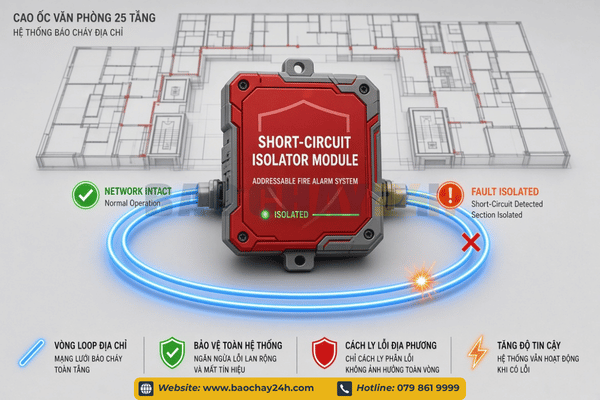

Câu Hỏi Thường Gặp Về Module Cách Ly Ngắn Mạch

Module cách ly có bắt buộc trong mọi hệ thống báo cháy không? Với hệ thống báo cháy địa chỉ (addressable), việc lắp module cách ly là bắt buộc theo thiết kế kỹ thuật nhằm giới hạn phạm vi ảnh hưởng khi có sự cố ngắn mạch trên vòng loop. Với hệ thống báo cháy thường (conventional loop riêng từng zone), module cách ly thường không áp dụng vì cấu trúc mạch đã khác.

Không lắp module cách ly thì hệ thống có còn hoạt động không? Hệ thống vẫn hoạt động bình thường trong điều kiện không có sự cố. Tuy nhiên, khi xảy ra ngắn mạch tại bất kỳ điểm nào trên loop mà không có module cách ly phân đoạn, toàn bộ các thiết bị phía sau điểm chập (thậm chí cả vòng loop) sẽ mất tín hiệu giám sát cho đến khi sự cố được khắc phục thủ công.

Một vòng loop cần bao nhiêu module cách ly là đủ? Không có con số cố định tuyệt đối, số lượng phụ thuộc vào tổng số thiết bị trên loop, cách phân chia khu vực phòng cháy, và khuyến nghị của hãng sản xuất tủ trung tâm. Nguyên tắc chung là giới hạn số thiết bị bị ảnh hưởng bởi một điểm sự cố ở mức tối thiểu, thường không quá 20–30 thiết bị mỗi phân đoạn.

Module cách ly có cần bảo trì định kỳ không? Có. Dù là thiết bị thụ động, module cách ly vẫn cần được kiểm tra định kỳ trong quy trình bảo trì bảo dưỡng hệ thống PCCC, đảm bảo mạch giám sát hoạt động chính xác và không bị oxy hóa tiếp điểm theo thời gian.

Từ Thiết Kế Đến Thi Công: Đừng Để Module Cách Ly Trở Thành Hình Thức

Trong quá trình khảo sát các công trình đang vận hành, đội ngũ kỹ thuật của Baochay24h.com từng gặp không ít trường hợp module cách ly được lắp đặt đầy đủ trên bản vẽ nhưng thi công thực tế lại đấu nối sai chiều tín hiệu, hoặc lắp đặt tại vị trí không đúng với thiết kế phân vùng, khiến thiết bị gần như mất tác dụng bảo vệ dù vẫn hiện diện trên loop. Điều này một lần nữa khẳng định rằng chất lượng thiết bị chỉ là một nửa câu chuyện — nửa còn lại nằm ở tay nghề đội ngũ thi công và quy trình nghiệm thu, đo kiểm sau lắp đặt.

Nếu quý khách đang trong giai đoạn thiết kế hệ thống báo cháy cho công trình mới, hoặc đang rà soát lại hệ thống cũ để bổ sung các điểm cách ly còn thiếu, đây chính là thời điểm phù hợp để làm việc với đơn vị có kinh nghiệm thực chiến, hiểu rõ bản chất kỹ thuật chứ không chỉ bán thiết bị theo catalogue.

Trước khi đi sâu vào vòng loop, nhiều bạn đọc của chúng tôi cũng quan tâm đến nguyên lý hoạt động tổng thể của [tủ trung tâm báo cháy địa chỉ] - bài viết trước trong chuỗi kiến thức tuần này đã phân tích chi tiết cách tủ trung tâm xử lý và hiển thị tín hiệu từ hàng trăm điểm địa chỉ trên cùng một hệ thống, quý vị có thể tham khảo thêm để có cái nhìn toàn diện hơn về cấu trúc hệ thống báo cháy địa chỉ.

Bên cạnh module cách ly, một thành phần khác cũng đóng vai trò quan trọng không kém trong việc đảm bảo tín hiệu báo cháy được truyền tải chính xác và ổn định chính là các loại đầu báo khói, đầu báo nhiệt địa chỉ — nơi trực tiếp phát hiện dấu hiệu cháy đầu tiên. Trong bài viết tiếp theo của chuỗi nội dung tuần này, Baochay24h.com sẽ đi sâu phân tích cơ chế hoạt động và tiêu chí lựa chọn đầu báo khói địa chỉ phù hợp với từng loại hình công trình, mời quý bạn đọc tiếp tục đón theo dõi.

Kết Luận

Module cách ly ngắn mạch tuy là một thiết bị nhỏ, giá trị không cao so với tổng thể hệ thống, nhưng lại giữ vai trò như một tuyến phòng thủ âm thầm, đảm bảo rằng một sự cố kỹ thuật đơn lẻ không thể đánh sập toàn bộ khả năng giám sát cháy của cả công trình. Đầu tư đúng mức vào hạng mục này — cả về số lượng, vị trí lắp đặt lẫn chất lượng thiết bị — chính là đầu tư vào sự an toàn thực chất, chứ không phải chỉ để "cho đủ hồ sơ thẩm duyệt".
